| 1-складчатый | |
| Принцип действия | Одностороннего действия, нормально втянут |
| Ход | 15 mm |
| Присоединение сжатого воздуха | G 1/4 |

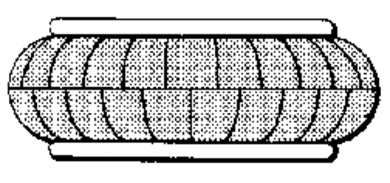

| Конструкция | Сильфонный цилиндр с крепежным кольцом и крышкой |
| Принцип действия | Одностороннего действия, нормально втянут |
| Рабочее давление мин./макс. | 0 … 8 bar |
| Окружающая температура мин./макс. | See table |
| Рабочая среда | Сжатый воздух |
| Допустимый угол наклона макс. | 20 ° |
| Давление для определения усилия | 6 бар |
| Вес | See table |
| Обеспечьте соблюдение минимальной высоты H min. и максимальной высоты H max., используя концевые упоры. Применение при рабочей высоте ? Hmax: Только по согласованию с AVENTICS Более подробную информацию о виброизоляции Вы найдете в документе «Техническая информация» (можно получить в медиа-центре). Диафрагма сменная. |
| Материал |
|---|
| Сильфон | Хлоропреновый каучук Натуральный каучук / Бутадиен-каучук |
| Передняя крышка | Алюминий сталь, оцинкованный |
| Концевая крышка | Алюминий сталь, оцинкованный |
